建设项目竣工环境保护验收调查表(二)

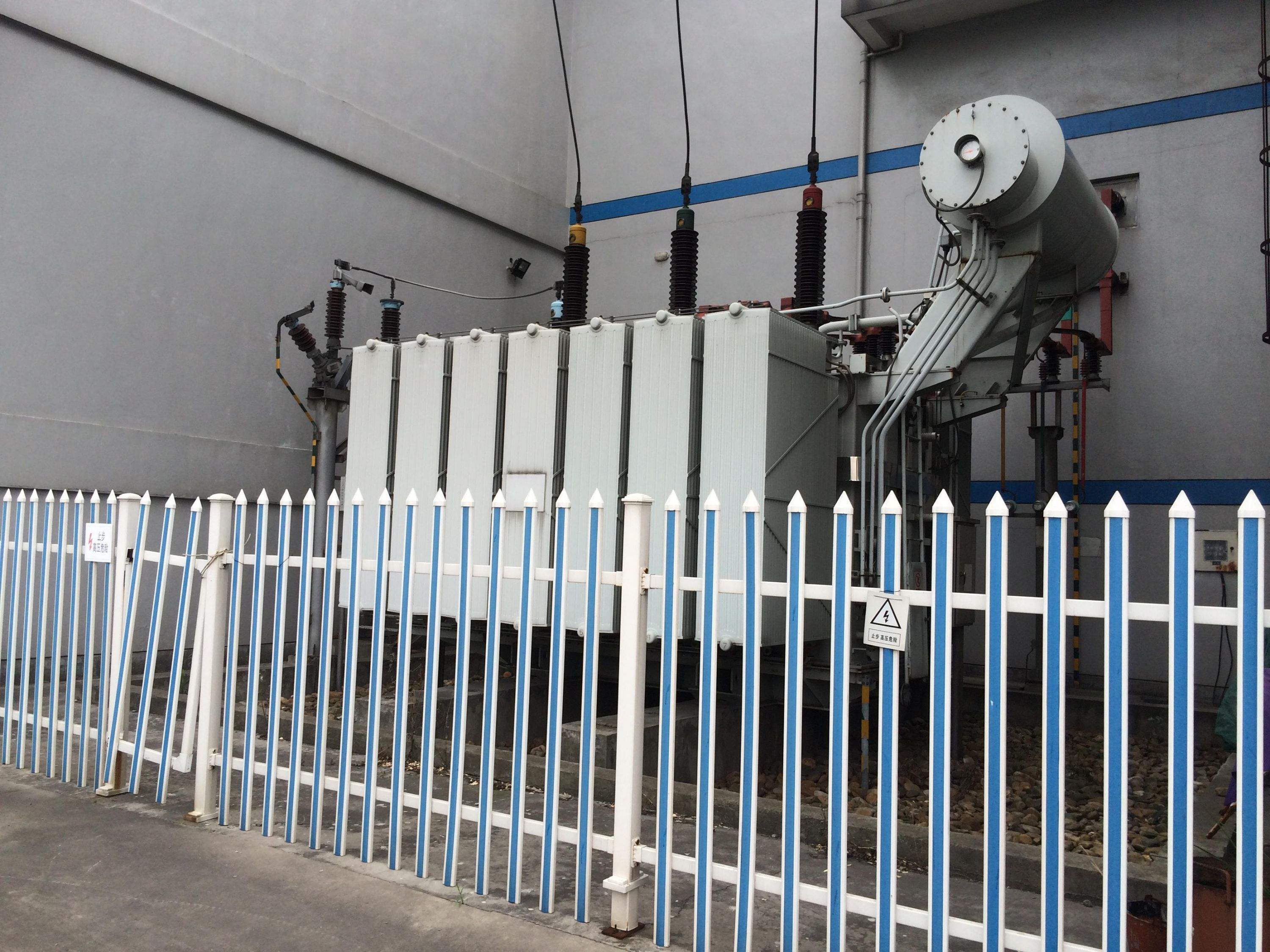

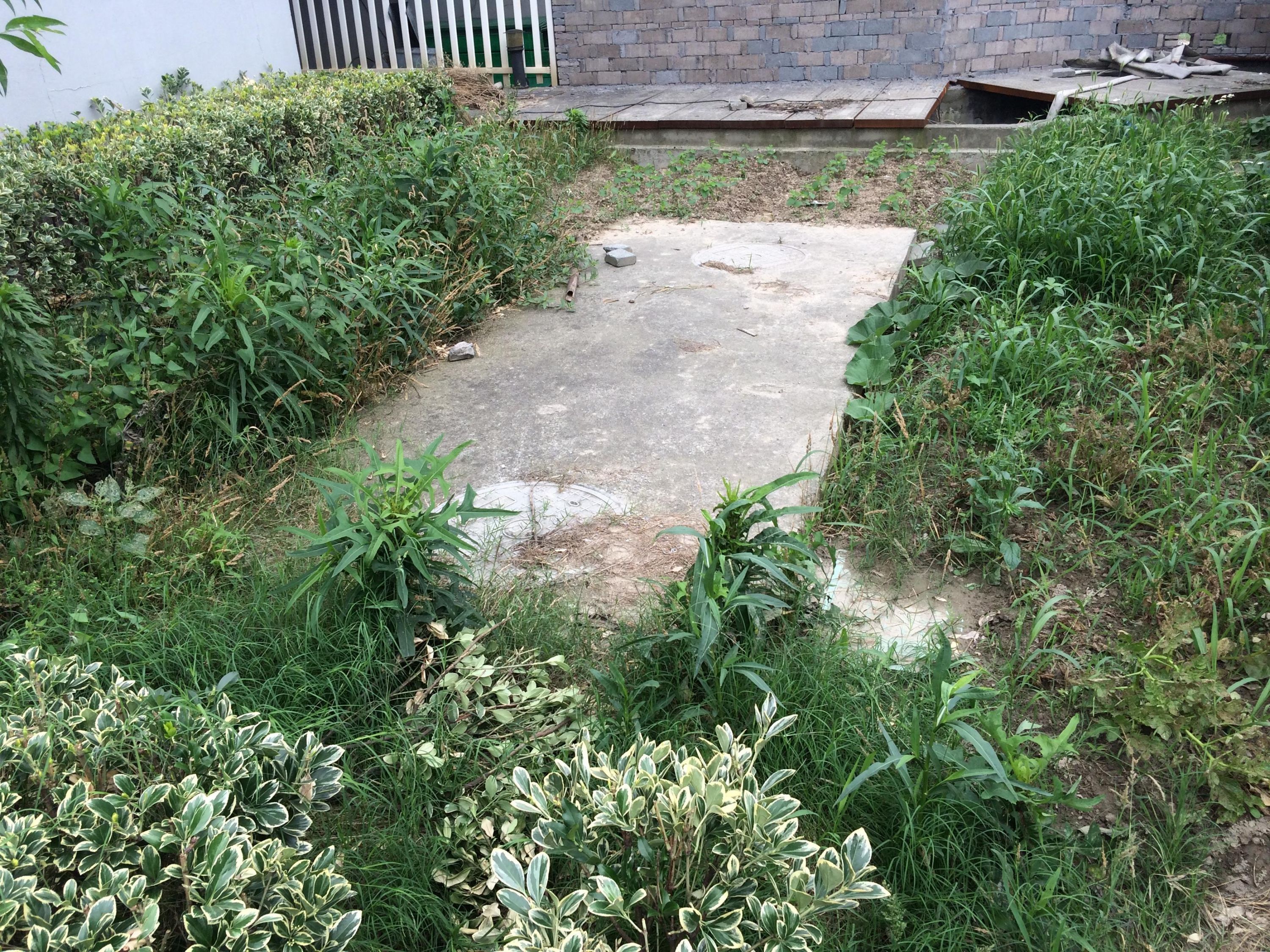

图6-1 化粪池	图6-2 龙化变1#主变

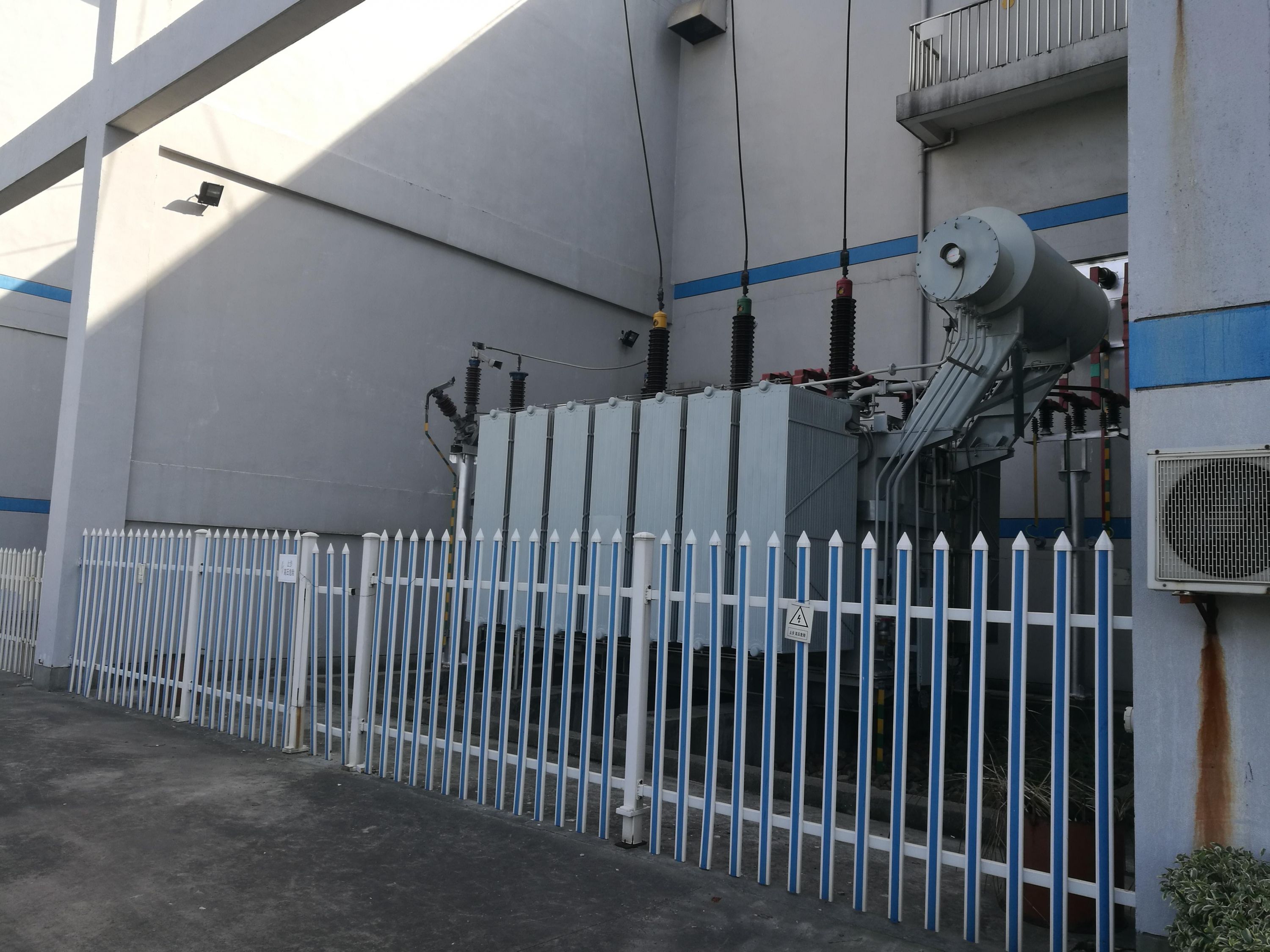

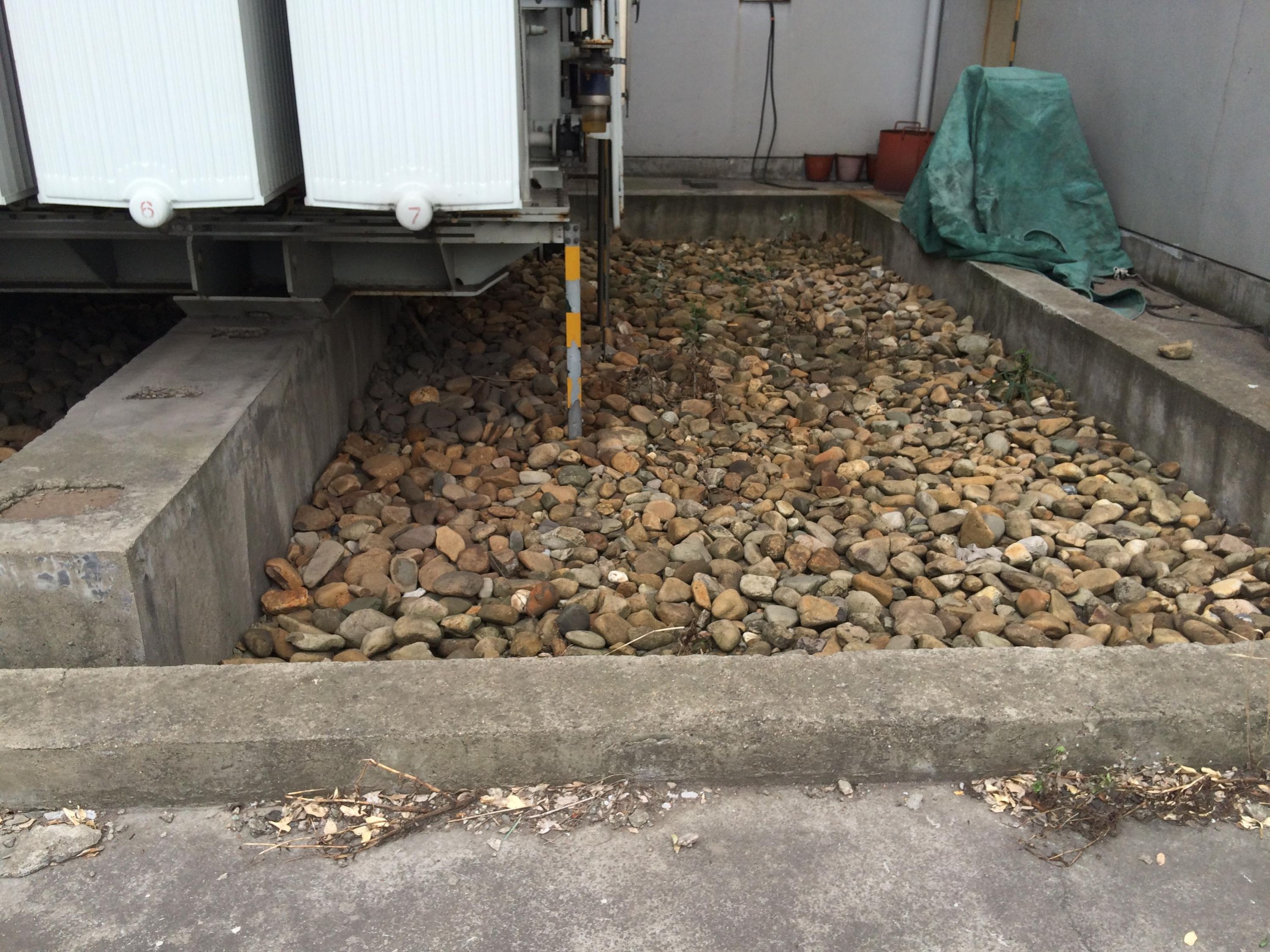

图6-3 1#主变下事故油坑	图6-4 龙化变2#主变

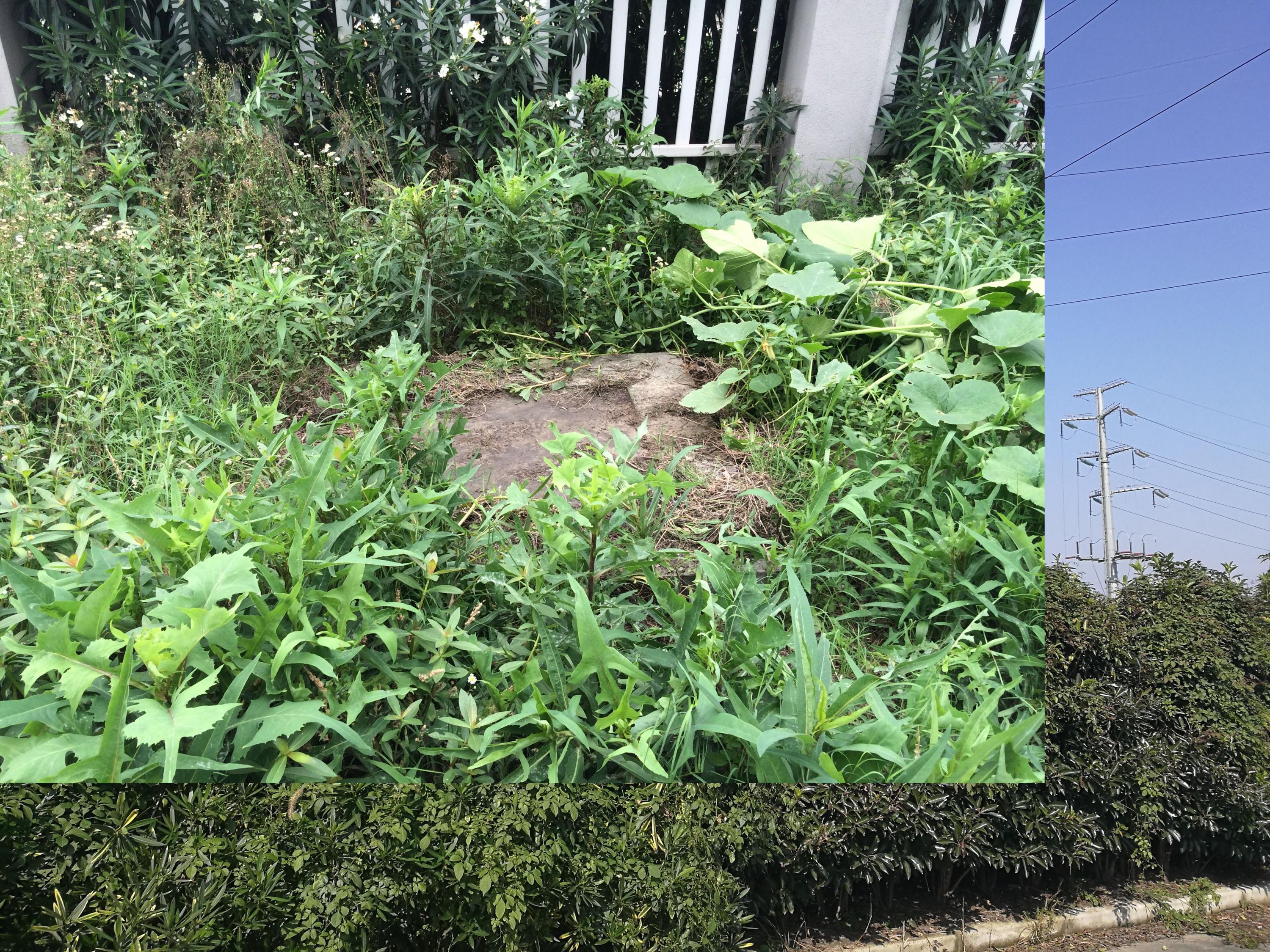

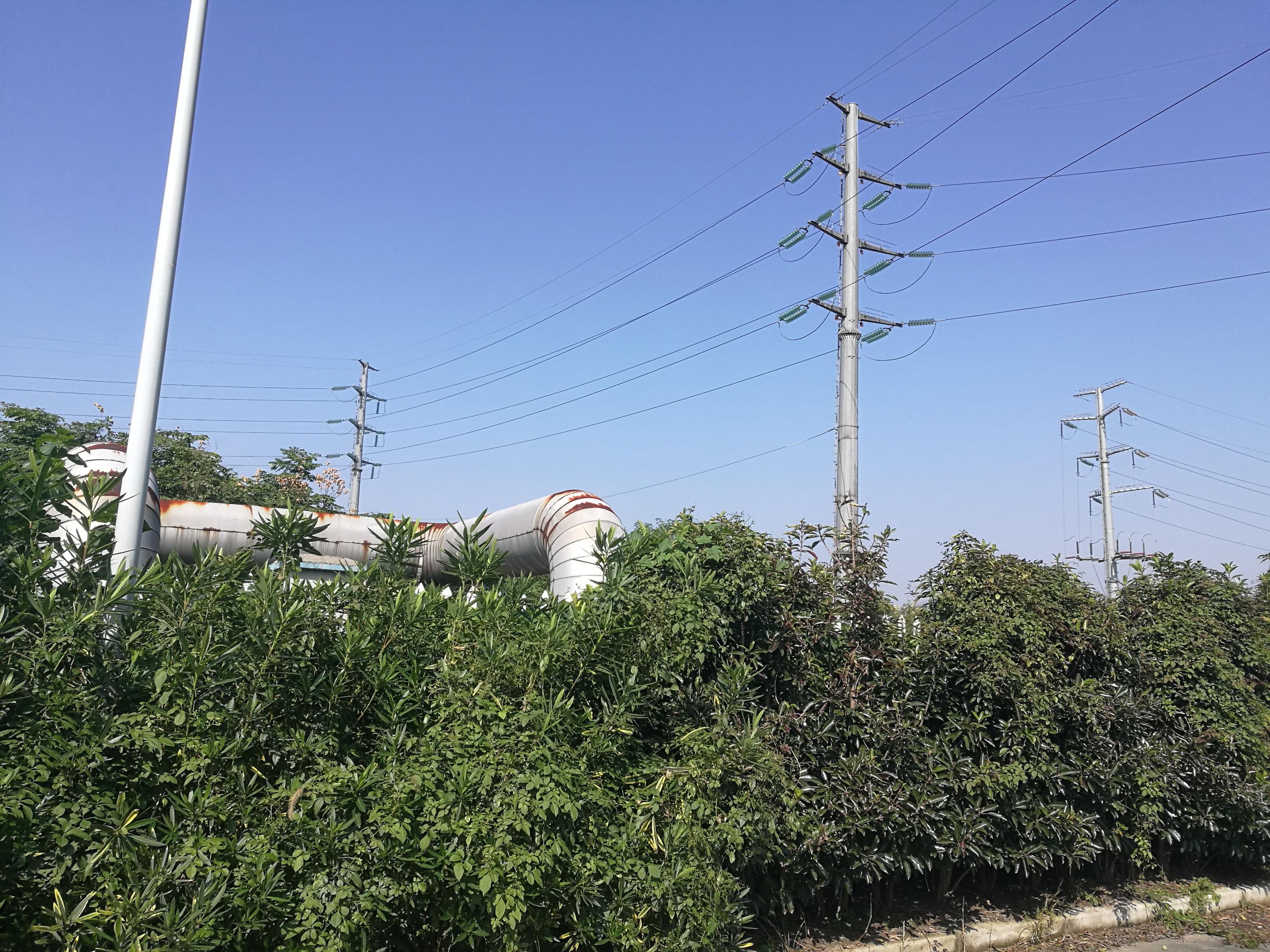

图6-5 进线终端塔	图6-6 事故油池

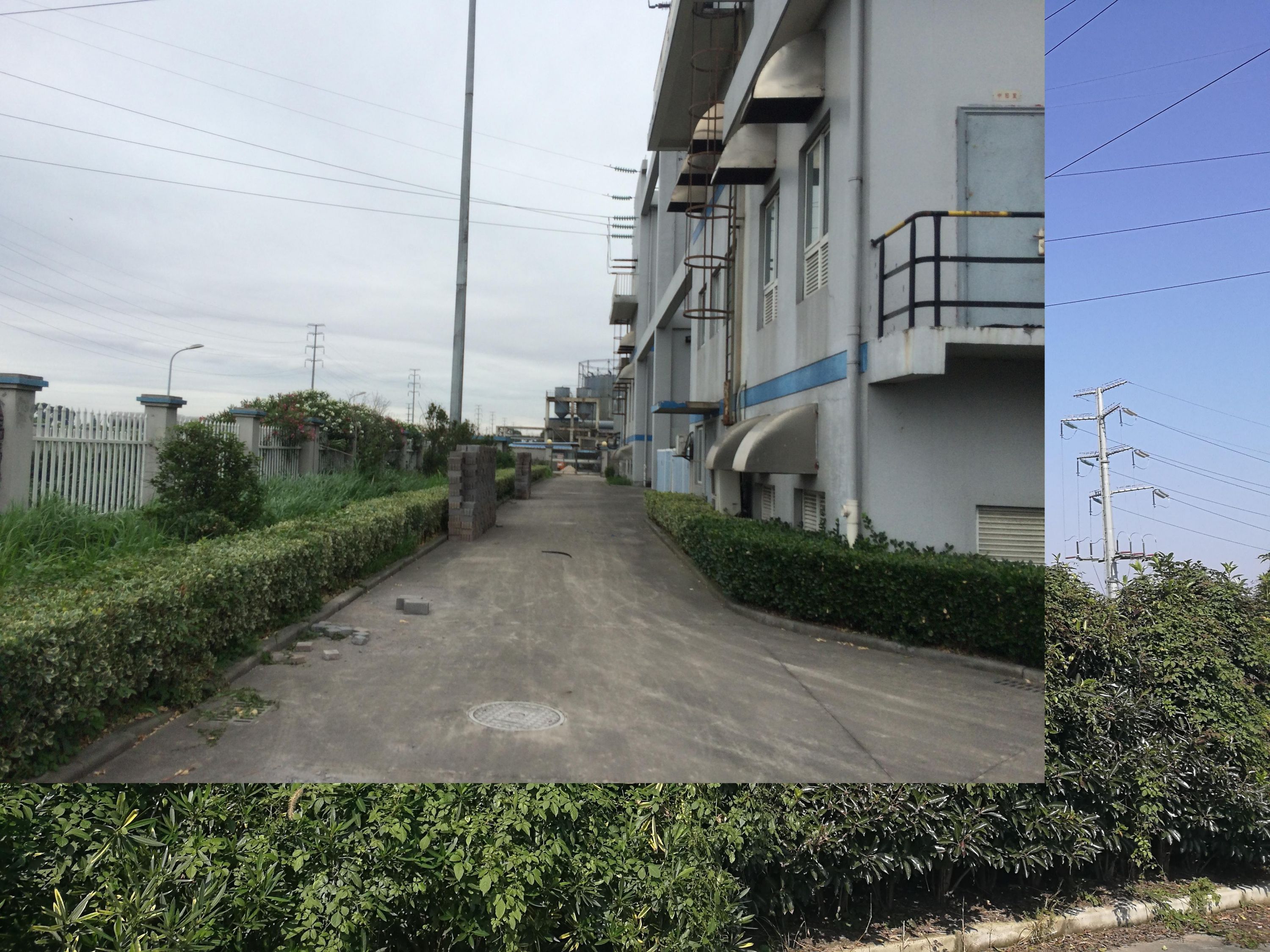

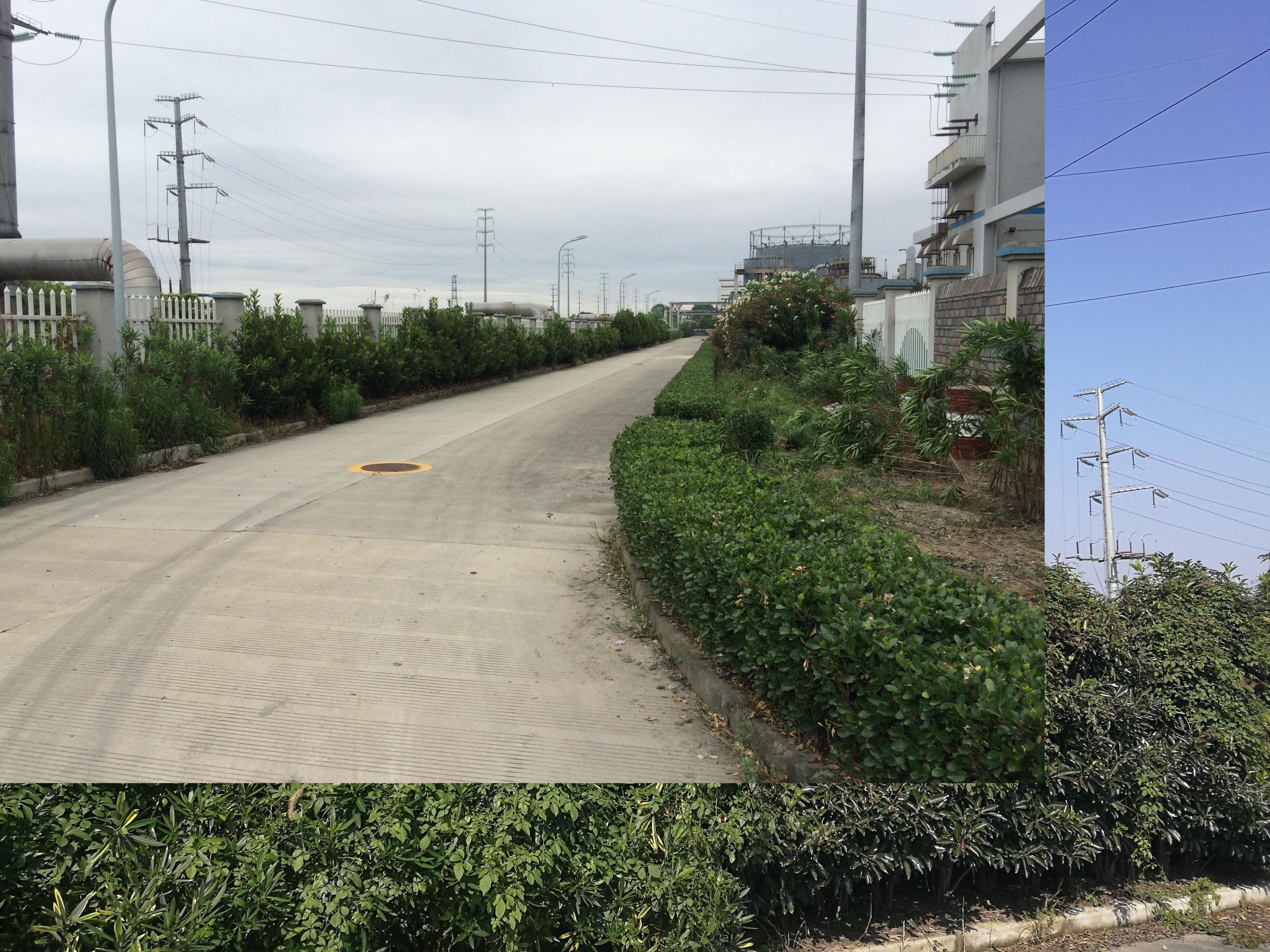

图6-7 变电站半户内布置	图6-8 站区绿化

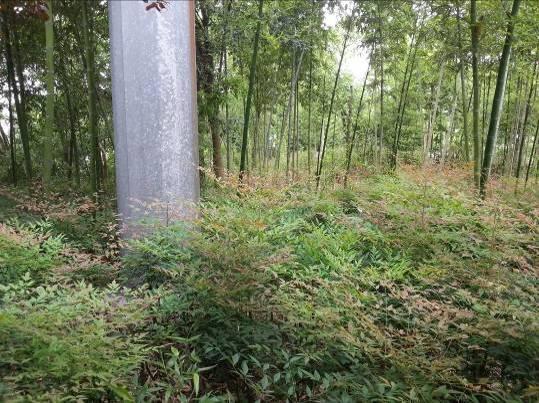

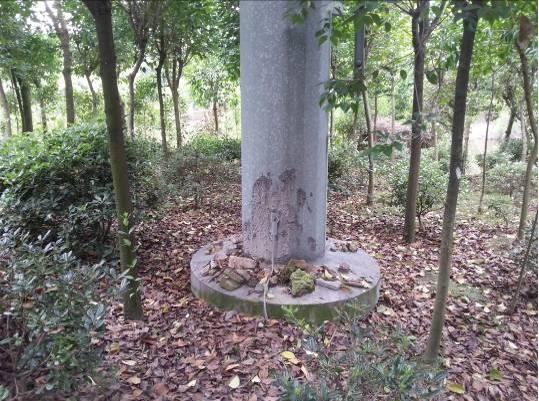

图6-9 塔基恢复情况	图6-10 塔基恢复情况

表7 电磁环境、声环境监测

电磁环境监测

监测因子及监测频次

监测因子：工频电场、工频磁场、无线电干扰。

监测频次：在工程正常运行工况下测量一次。

监测布点及测量方法

监测布点及测量方法依据《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）、《高压交流架空输电线路、变电所工频电场和磁场测量方法》（DL/T988-2005）、《高压架空输电线、变电所无线电干扰测量方法》（GB/T7349-2002）。

监测布点见附件6。

（1）工频电场、工频磁场监测

变电站工频电场、工频磁场监测：在110kV龙化变电站四周围围墙外5m处布点，测量距地面1.5m高处的工频电场强度和工频磁感应强度。

输电线路敏目标工频电场、工频磁场监测：选择在敏感目标建筑物靠近输变电工程的一侧，且距离建筑物不小于1m处布置监测点。

（2）无线电干扰监测

在变电站四周围墙外20m处、输电线路边导线投影外20m处布点，测量距地面高1.5m处、频率为0.5MHz时的无线电干扰值。

续表7 电磁环境、声环境监测

电磁环境监测

监测单位、监测时间、监测环境条件

验收监测单位：浙江省辐射环境监测站。

监测时间：2016年11月11日。监测报告见附件3。

验收监测期间环境条件：验收监测期间气象条件见表7-1。由表7-1可知，监测期间气象条件符合监测规范及仪器使用要求。

表7-1 监测期间气象条件

日期	天气	风速	温度	湿度
2016年11月11日	晴	<1m/s	15~20℃	35~45％

监测仪器及工况

（1）监测仪器

工频电场、工频磁场监测仪器见表7-2、无线电干扰监测仪器见表7-3。

表7-2 工频电场和工频磁场监测仪器

仪器名称	低频电磁场分析仪
型号规格	EFA-300
内部编号	JC-3-10-2008
测量范围	工频电场强度：0.7V/m～200kV/m，磁感应强度：4nT～87mT
仪器检定	检定单位：上海市计量测试技术研究院检定证书编号：2016F33-10-001646 检定有效期限：2016年7月11日～2017年7月10日

表7-3 无线电干扰监测仪器

仪器名称	无线电干扰测量仪
仪器型号	PMM9010/RA-01
内部编号		JC-2-11-2007
频率范围	10Hz～30MHz
天线类型	杆状（型号：RA-01）
仪器检定	检定单位：上海市计量测试技术研究院检定证书：2016F33-10-001647 检定有效期限：2016年7月11日～2017年7月10日

续表7 电磁环境、声环境监测

电磁环境监测

（2）监测期间工程运行工况

验收监测期间，本工程按设计电压等级正常运行，运行工况见附件7。

监测结果分析

本工程工频电场强度、磁感应强度监测结果见表7-5，无线电干扰监测结果见表7-6。

表7-5 工频电场强度、磁感应强度监测结果

点位编号	监测点位描述	工频电场强度（kV/m）	磁感应强度（µT）	备注
110kV龙化变电站
◇1	变电站东侧围墙外 5m处	1.99×10^-2	5.42×10^-2	/
◇2	变电站南侧围墙外 5m处	4.02×10^-3	6.06×10^-1	/
◇3	变电站西侧围墙外 5m处	5.32×10^-3	1.19×10^-1	/
◇4	变电站北侧围墙外 5m处	9.77×10^-2	4.46×10^-1	/
110kV龙化变进线工程
◇5	临化~龙化电缆上方	1.18×10^-2	2.15	/
◇6	五金小店门前空地	2.30×10^-2	2.82×10^-1	线路右侧18m，线高26m，房屋1层尖顶，房高3.5m
◇7	贾某某房门前空地	4.94×10^-2	2.71×10^-1	跨越，线高26m，房屋1层尖顶，房高3m
◇8	某某饭店门前空地	1.96×10^-2	2.37×10^-1	跨越，线高25m，房屋1层尖顶，房高2.5m
◇9	钱某某苗木看护房门前空地	1.25×10^-2	1.79×10^-1	线路右侧21m，线高22m，房屋1层尖顶，房高5m

续表7 电磁环境、声环境监测

电磁环境监测

监测结果分析

续表7-5 工频电场强度、磁感应强度监测结果

点位编号	监测点位描述	工频电场强度（kV/m）	磁感应强度（µT）	备注
110kV龙化变进线工程
◇10	苗圃看护房门前空地	2.94×10^-2	2.17×10^-1	跨越，线高21m，房屋1层尖顶，房高5m
◇11	李某某小店门前空地	1.13×10^-2	1.68×10^-1	线路右侧26m，线高33m，房屋1层尖顶，房高3m
◇12	许某某出租房门前空地	7.15×10^-2	2.45×10^-1	线路左侧12m，线高22m，房屋2层尖顶，房高5.5m
◇13	一层尖顶房门前空地	4.83×10^-3	3.89×10^-1	线路左侧19m，线高23m，房屋1层尖顶，房高5m
◇14	田某某住宅门前空地	1.02×10^-2	2.32×10^-1	线路左侧14m，线高18m，辅房1层尖顶，主房3层平顶，房高9m
◇15	卢某某住宅门前空地	1.17×10^-2	3.34×10^-1	线路左侧16m，线高23m，房屋3层平顶，房高9m
◇16	朱某某住宅（一）门前空地	1.22×10^-2	3.99×10^-1	跨越，线高21m，房屋1层尖顶，房高5m
◇17	朱某某住宅（二）门前空地	6.57×10^-3	2.36×10^-1	线路左侧21m，线高26m，房屋1层尖顶，房高5m
◇18	朱某某住宅（三）门前空地	9.49×10^-3	2.94×10^-1	线路左侧19m，线高24m，房屋1层尖顶，房高4m
◇19	王某某住宅门前空地	7.40×10^-3	2.06×10^-1	线路左侧20m，线高20m，辅房1层平顶，主房3层平顶，房高9m
◇20	陈某某苗木看护房门前空地	2.01×10^-2	4.21×10^-1	线路左侧13m，线高21m，房屋1层尖顶，房高4m
◇21	徐某某出租房门前空地	2.08×10^-2	4.40×10^-1	线路右侧27m，线高30m，房屋1层尖顶，房高4m

续表7 电磁环境、声环境监测

电磁环境监测

监测结果分析

表7-6 无线电干扰监测结果

点位编号	监测点位描述	频率 MHz	无线电干扰场强 dB（μV/m）	备注
110kV龙化变电站
☆1	变电站东墙外20m	0.5	40.7	/
☆2	变电站南墙外20m	0.5	38.5	/
☆3	变电站西墙外20m	0.5	37.9	/
☆4	变电站北墙外20m	0.5	40.2	110kV进线侧
110kV龙化变进线工程
☆5	氨肥1632线2#~3#塔间边导线地面投影左侧20m处	0.5	38.3	/
☆6	氨肥1623线3#~4#塔间边导线地面投影左侧20m处	0.5	37.5	/
☆7	氨肥1623线5#~6#塔间边导线地面投影右侧20m处	0.5	37.5	/
☆8	氨肥1623线5#~6#塔间边导线地面投影右侧20m处	0.5	36.4	/
☆9	氨肥1623线11 #~12#塔间边导线地面投影右侧20m处	0.5	35.9	/
☆10	龙化1236线34 #~35#塔间边导线地面投影右侧20m处	0.5	37.3	/
☆11	龙化1236线31 #~32#塔间边导线地面投影左侧20m处	0.5	36.6	/
☆12	龙化1236线28 #~29#塔间边导线地面投影左侧20m处	0.5	35.2	/
☆13	龙化1236线26 #~27#塔间边导线地面投影左侧20m处	0.5	38.2	/
☆14	龙化1236线25 #~26#塔间边导线地面投影左侧20m处	0.5	39.4	/
☆15	龙化1236线24 #~25#塔间边导线地面投影左侧20m处	0.5	37.4	/
☆16	龙化1236线23#~24#塔间边导线地面投影左侧20m处	0.5	36.3	/
☆17	龙化1236线16#~17#塔间边导线地面投影右侧20m处	0.5	36.1

续表7 电磁环境、声环境监测

电磁环境监测

监测结果分析

变电站围墙外5m处工频电场强度为4.02×10^-3～9.77×10^-2kV/m，磁感应强度为5.42×10^-2～6.06×10^-1μT；输电线路周围环境敏感目标工频电场强度为4.83×10^-3～7.15×10^-2kV/m，磁感应强度为1.68×10^-1～2.15μT，符合《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）中居民区工频电场强度4kV/m，工频磁感应强度0.1mT（100μT）的标准限值要求，也符合《电磁环境控制限值》（GB8702-2014）规定的电场强度4kV/m和磁感应强度100µT的公众曝露控制限值。

无线电干扰监测结果表明，频率为0.5MHz时，变电站和输电线路无线电干扰场强为35.2~40.7dB（μV/m），符合《高压交流架空送电线无线电干扰限值》（GB15707-1995）规定的110kV电压等级的无线电干扰限值标准要求（46dB(μV/m)）。

续表7 电磁环境、声环境监测

声环境监测

监测因子及监测频次

监测因子：等效连续A声级。

监测频次：2次/天，昼间和夜间各1次，监测时间一天。

监测布点及监测方法

变电所和输电线路环境敏感目标噪声监测布点、监测方法依据《声环境质量标准》（GB 3096-2008）；

变电所厂界噪声监测布点、监测方法依据《工业企业厂界环境噪声排放标准》（GB 12348–2008）。

监测单位、监测时间、监测环境条件

监测单位、监测时间、监测期间环境条件同电磁环境监测。

监测仪器及工况

（1）监测仪器

噪声监测仪器见表7-7。

表7-7 噪声监测仪器

仪器名称	声级计
型号规格	AWA6270+
内部编号	JC-27-3-2006
测量范围	25～130dB
仪器检定	检定单位：上海市计量测试技术研究院检定证书编号：HJ-2016034274 检定有效期限：2016年3月29日~2017年3月28日

（2）监测期间工程运行工况

验收监测期间，本工程按设计电压等级正常运行，运行工况见附件7。

监测结果分析

本工程变电站厂界噪声、变电站及输电线路敏感目标噪声监测结果见表7-8。

监测布点位见附件6。

续表7 电磁环境、声环境监测

声环境监测

监测结果分析

表8-9 噪声监测结果

点位编号	监测点位描述	监测结果，dB（A）		备注
点位编号	监测点位描述	昼间	夜间	备注
110kV龙化变电站工程
△1	变电站东侧厂界外1m处	52.2	48.9	/
△2	变电站南侧厂界外1m处	51.7	48.1
△3	变电站西侧厂界外1m处	51.6	48.2
△4	变电站北侧厂界外1m处	52.8	49.6
110kV龙化变进线工程
△5	临化~龙化电缆上方	50.7	44.6	/
△6	五金小店门前空地	49.7	39.4	/
△7	贾某某房门前空地	50.2	40.1	/
△8	某某饭店门前空地	50.1	40.2	/
△9	钱某某苗木看护房门前空地	48.0	39.6	/
△10	苗圃看护房门前空地	48.7	38.4	/
△11	李某某小店门前空地	49.8	37.6	/
△12	许某某出租房门前空地	51.3	39.6	/
△13	一层尖顶房门前空地	50.8	40.1	/
△14	田某某住宅门前空地	48.1	38.6	/
△15	卢某某住宅门前空地	43.9	37.2	/
△16	朱某某住宅（一）门前空地	42.7	37.6	/
△17	朱某某住宅（二）门前空地	42.6	38.2	/
△18	朱某某住宅（三）门前空地	43.6	38.4	/
△19	王某某住宅门前空地	42.9	39.2	/
△20	陈某某苗木看护房门前空地	43.2	38.6	/
△21	徐某某出租房门前空地	42.6	37.9	/

续表7 电磁环境、声环境监测

声环境监测

监测结果分析

噪声监测结果表明，110kV龙化变电站厂界昼间噪声为51.6~52.8dB（A），夜间噪声为48.1~49.6dB（A），符合《工业企业厂界噪声标准》（GB12348-1990）Ⅲ类标准的要求，也符合《工业企业厂界环境噪声排放标准》（GB12348-2008）3类标准要求。

110kV龙化变进线线路环境敏感目标昼间噪声为42.6~51.3dB（A），夜间噪声为37.2~44.6dB（A），符合《城市区域环境噪声标准》（GB3096-93）3类标准要求，也符合《声环境质量标准》（GB3096-2008）3类标准要求。

表8 环境影响调查

施工期

生态

影响

（1）自然生态影响

110kV龙化变电所位于杭州龙化集团厂区内，调查范围内无生态敏感目标，不涉及珍稀野生、需要特殊保护的动、植物和水生生物。本工程线路工程主要处在工业园区，调查范围内无生态敏感目标，不涉及珍稀野生、需要特殊保护的动、植物和水生生物。工程建设未改变当地地形地貌和自然植被。因此工程建设自然生态影响较小。

（2）农业生态影响

经调查，本工程变电所位于杭州龙化集团厂区内，占地2886m²；输电线路塔基共56基，永久占地344m²；工程占地主要为农地及建设用地，工程占地不可避免改变了土地利用性质，但建设单位按规定交纳了土地征用补偿金。

工程施工对周围农作物造成影响；对受损的青苗，建设单位按政策规定进行了经济补偿。

工程施工结束后，施工单位对施工道路等临时占地进行了平整、清理、恢复。现场调查未发现工程建设破坏当地农业灌溉系统等现象。

在采取补偿措施后，工程建设对农业生态影响较小。

（3）生态保护措施有效性分析

调查结果表明，建设单位对工程占用耕地采取了补偿措施；工程施工临时占地已按原有的土地功能进行了恢复。所采取的水土保持工程措施、植物措施、临时措施、管理措施等有效防治了水土流失。因此，工程建设造成的生态环境影响较小。本工程周围生态现状见图8-1～图8-2。

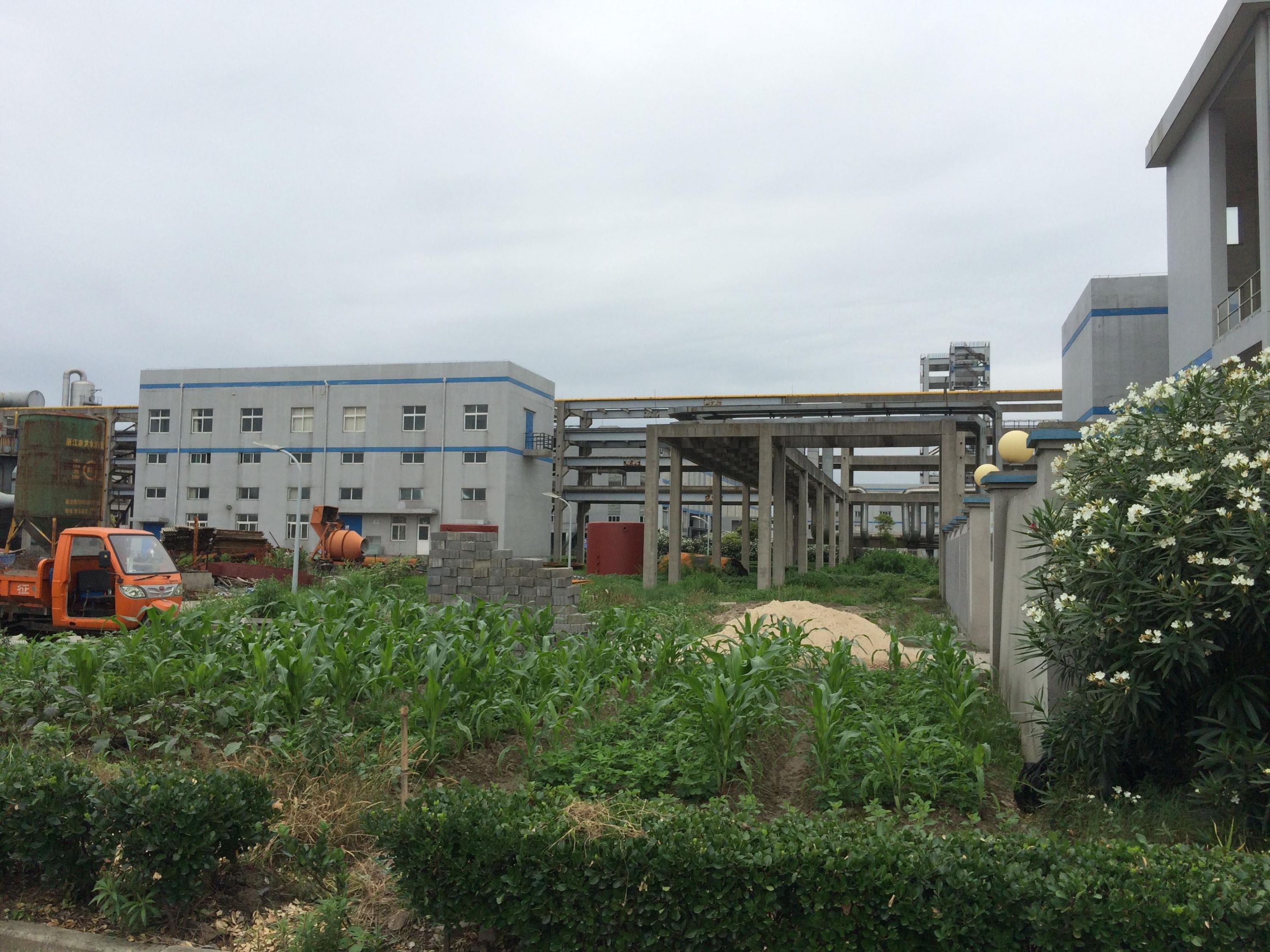

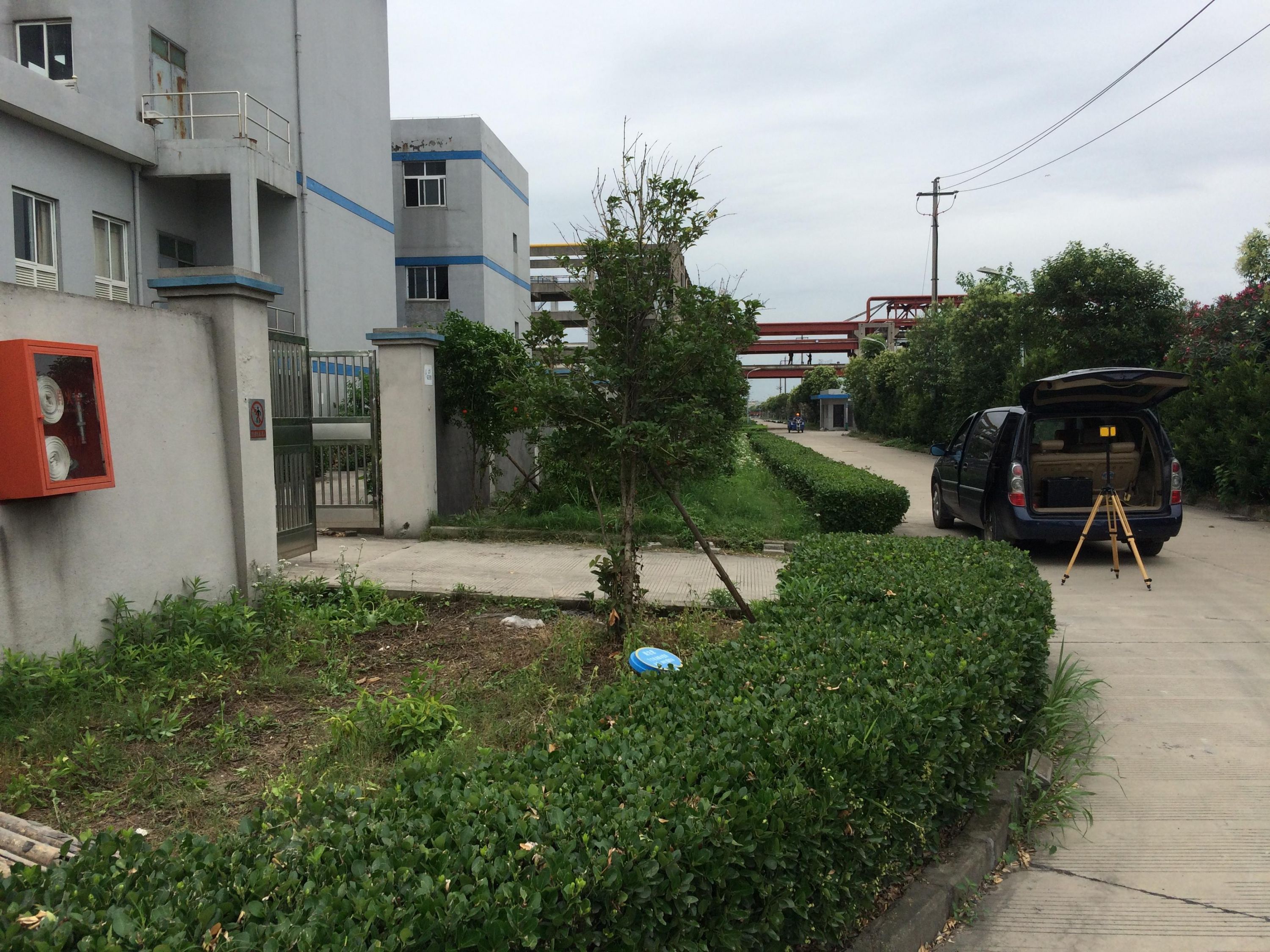

图8-1 变电站周边生态情况	图8-2 变电站周边生态情况
